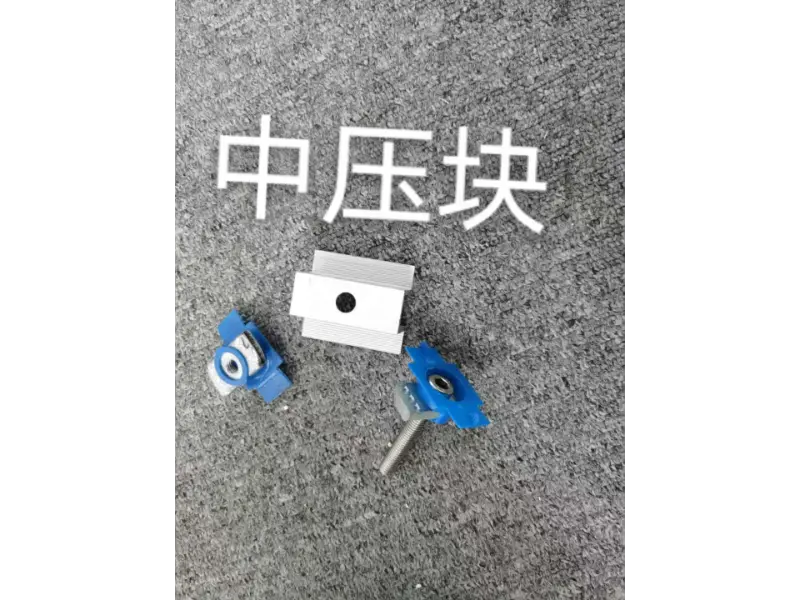

Clamp penengah alloy aluminium (photovoltaic mid-clamp) minangka komponen khusus sing dirancang kanggo ngamanake modul fotovoltaik (PV). Diposisikan ing antarane rong panel PV sing cedhak, ngunci modul kasebut ing ril sing dipasang, mbatesi pamindahan horisontal, lan nambah resistensi angin lan seismik saka kabeh susunan. Nerangake karo 304 pengikat stainless steel lan pad karet anti-slip EPDM opsional kanggo nglindhungi pigura modul saka karusakan. Desain kasebut nggabungake saluran drainase lan aliran udara kanggo nyilikake akumulasi bledug, banyu, lan salju. Clamps iki akeh digunakake ing instalasi rooftop komersial lan industri, sistem PV omah, lan pembangkit listrik tenaga surya sing dipasang ing lemah. Ukuran bisa disesuaikan adhedhasar kekandelan modul lan syarat beban proyek tartamtu.
Dipasang ing antarane rong modul PV sing cedhak, clamp perantara alloy aluminium ngunci modul kasebut kanthi kuat ing ril sing dipasang. Iki mbatesi pamindahan horisontal lan vertikal, njamin modul tetep sejajar lan tundhuk pasukan seragam sing stabil; serves minangka komponen nyambungake utami kanggo ngamanake kabeh Uploaded.
Kanthi nyediakake clamping multi-titik, piranti matesi gerakan modul lan osilasi nalika angin gedhe utawa acara seismik. Iki nyegah modul saka ngalih saka ril utawa kedher ing beban nemen, mangkono nambah stabilitas sakabèhé saka Uploaded ing kahanan cuaca atos.
Serrasi anti-slip internal, digabungake karo bantalan karet EPDM, nambah gesekan ing antarane clamp lan pigura modul. Iki ngalangi modul saka ngusapake utawa loosening, nalika uga cushioning kaku clamping kanggo nglindhungi pigura modul saka ulig utawa rusak.
Clamp kanthi rata nransfer bobot modul-bebarengan karo beban angin lan salju-menyang ril sing dipasang, kolom dhukungan, lan struktur pondasi. Iki nyebarake stres, nyegah overloading lokal sing bisa nyebabake deformasi struktural utawa karusakan ing modul PV.
Struktur klem penengah paduan aluminium nduweni saluran drainase lan aliran udara sing terintegrasi. Iki nggampangake limpasan banyu udan lan kondensasi sing efisien, nyuda akumulasi bledug, banyu, lan salju ing titik penjepit, uga nyuda risiko shading lan penumpukan beban sing berlebihan ing modul.
Kompatibel karo kekandelan modul solar standar (contone, 30mm, 35mm, 40mm) lan customizable kanggo dimensi non-standar. Dirancang kanggo nggarap macem-macem struktur pigura lan modul saka manufaktur sing beda-beda, sistem pasokan siji bisa nyukupi syarat proyek sing beda-beda.
| Item | Spesifikasi |
|---|---|
| Base Alloy Grade | Paduan Aluminium 6005-T5 / 6063-T5 (opsional) |
| Perawatan lumahing | Anodizing perak, ketebalan film ≥10μm |
| Anodic Film Ketebalan | ≥10μm, kustomisasi kental kasedhiya kanggo lingkungan semprotan uyah pesisir lan dhuwur |
| Kompatibel Kekandelan Modul | 30mm, 35mm, 40mm (bisa disesuaikan) |
| Standard Length | 40/50/60/80mm (dipotong miturut ukuran) |
| Tipe Struktur | Struktur mid-clamping modular kanthi profil untu anti-slip ing sisih njero |
| Dhukungan Fasteners | 304 stainless steel T-baut & mur |
| Aksesoris Pilihan | EPDM karet anti-slip gasket |
| Tahan beban angin | Nganti 60m/s (dipriksa maneh saben proyek) |
| Muatan Salju | 1.4kN/m² (diwilang saben proyek) |
| Skenario Aplikasi | Atap komersial & industri, PV omah, pembangkit listrik PV tengah sing dipasang ing lemah |
| Standar sing ditrapake | GB/T 5237, CE, sertifikasi ISO9001 kasedhiya |

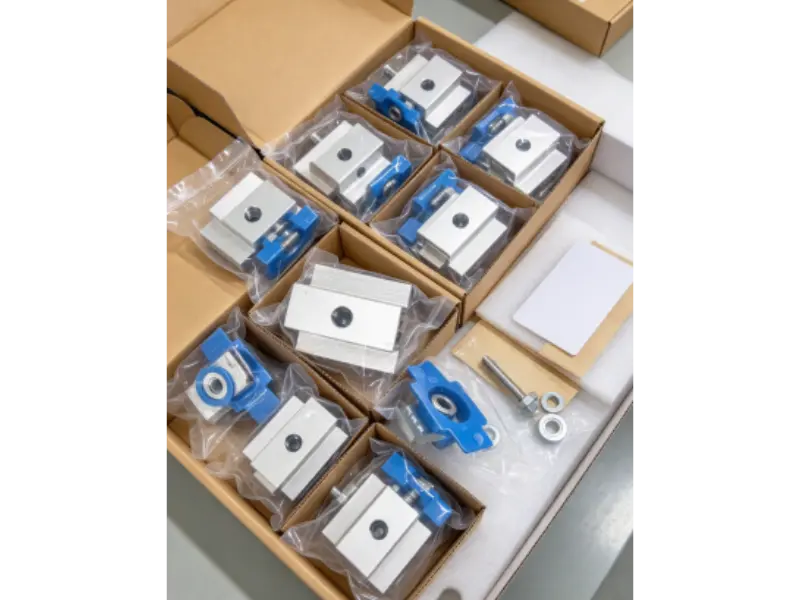

Saben clamp penengah alloy aluminium dikempalken kanthi kapisah kanggo nyegah gesekan utawa impact, nglindhungi lumahing anodized lan mesthekake ora goresan utawa karusakan lapisan dumadi sak transit.
Item diurutake miturut model lan spesifikasi, kanthi label lan dhaptar kemasan sing jelas kanggo nggampangake mriksa inventaris ing situs kanthi cepet lan panyimpenan sing teratur.
Saben kiriman ngalami count lengkap lan verifikasi model lan kumpulan kanggo mesthekake yen item sing nyata-saka segi jumlah lan spesifikasi-sampurna cocog karo dhaptar pengepakan, nyegah kekurangan utawa ngilangi.
Barang dikemas ing karton standar sing kuat utawa peti kayu, dilengkapi bahan bantalan internal lan pelindung sudhut sing dikuatake kanggo nyegah deformasi saka dampak nalika transportasi.
Desiccants kalebu ing kemasan kanggo njamin lingkungan garing ing saindhenging transit segara utawa darat, nyegah karusakan sing gegandhengan karo kelembapan ing lapisan anodized lan mesthekake yen komponen wis siyap kanggo instalasi langsung nalika rawuh.
Pilihan pangiriman sing fleksibel kalebu kiriman bertahap. Kanggo pesenan internasional, kita nyedhiyakake dhaptar packing lengkap lan dokumentasi adat kanggo njamin reresik ekspor sing lancar; kanggo pesenan domestik, kita kurban langsung-kanggo-situs layang full-truckload, selaras karo jadwal construction.
Kita nyedhiyakake rencana instalasi lan dokumentasi teknis, njlentrehake titik instalasi utama, syarat pengetatan, lan pancegahan penting, didhukung dening pengarahan teknis pra-konstruksi.
Adhedhasar cithak biru desain, tata letak modul solar lan ril sing dipasang ditemtokake, lan titik instalasi kanggo klem tengah ditandhani kanggo njamin jarak lan keselarasan sing konsisten.
Modul solar dipanggonke ing ril sing dipasang; jarak lan gawe tingkat antarane modul jejer diatur kanggo mesthekake yen pigura modul pas sampurna menyang slot saka clamps agêng.
Pasang clamps penengah alloy aluminium lan ngencengi T-bolts kanggo torsi kasebut. Mesthekake pasukan tightening wis dikontrol kanthi apik-nyingkiri pasukan gedhe banget sing bisa ngrusak pigura modul, lan mesthekake yen ora kenthel, sing bisa nyebabake ora stabil.
Priksa manawa bantalan karet EPDM lan gerigi anti-slip dipasang kanthi bener. Priksa saben titik clamping kanggo mesthekake modul aman lan ora bakal kesel utawa ngeculake.
Priksa kabeh array kanggo mesthekake yen kabeh komponen wis tightened lan leveled. Verifikasi kesenjangan antarane modul lan keselarasan sakabèhé. Sawise syarat beban wis dikonfirmasi lan instalasi liwat inspeksi, proyek kasebut bisa dipasrahake.
A: Kanggo proyek standar, celah ekspansi 5-8 mm cukup kanggo nampung ekspansi lan kontraksi termal. Kita uga bisa menehi rekomendasi spesifikasi sing cocog adhedhasar gambar proyek nalika sampeyan nggawe pesenan.
A: Ngencengi T-bolts miturut spesifikasi torsi standar. Kanthi pad karet EPDM minangka penyangga, pengetatan sing tepat ora bakal ngrusak pigura modul. Nanging, torsi gedhe banget bisa ngremuk pigura aluminium, supaya over-tightening kudu nyingkiri.
A: We nyuplai 304 stainless steel fasteners minangka standar, kang kurban resistance apik kanggo ngrebut. Kanggo proyek ruangan jangka panjang, bolt kanthi lapisan anti-seize uga bisa dipilih kanggo nggampangake ngilangi nalika pangopènan utawa panggantos modul.
A: Padha bisa digunakake maneh yen gerigi ora rusak banget lan profil tetep undeformed. Yen serrations akeh banget, kinerja anti-slip bakal kompromi; mulane, kita ora nyaranake nggunakake kanggo proyèk photovoltaic anyar.
A: Nyampur specifications beda ora dianjurake. Nggunakake clamps penengah saka macem-macem kekandelan bisa mimpin kanggo loading ora rata ing modul, duweni potensi nyebabake konsentrasi kaku lokal lan nambah risiko mikro-retak; mulane, iku paling apik kanggo standar specifications.
A: Diwenehi poto-bobot luwih saka modul dual-kaca format gedhe, iku saranake kanggo prioritize nggunakake clamps penengah alloy aluminium kenthel. Kajaba iku, verifikasi dhuwur pigura modul, konfirmasi dawa kontak clamping efektif, lan-yen perlu-tambah jumlah titik clamping.
