Pemasok Arc-Shaped Solar Mounting Bracket iki nggunakake proses pambentukan sing terintegrasi, lancar, presisi CNC punching, lan rolling kanthi mekanis. Welding ing situs diilangi kanthi milih perakitan bolted modular, njaga panyimpangan flatness instalasi ing 2mm. Iki kanthi efektif nyegah masalah konstruksi kayata retakan mikro ing modul lan deformasi struktural, nalika nyepetake jadwal konstruksi lan nyuda biaya. Dibandhingake karo tunggangan tradisional, gunung PV sing bisa diatur gaya busur kanthi kualitas dhuwur iki entheng, tahan korosi, serbaguna, gampang diangkut, lan efisien dipasang. Garis produk kabeh disertifikasi ISO9001 lan ngalami pemeriksaan pabrik 100% kanggo njamin kualitas sing stabil lan bisa dikontrol.
1. Struktur imbuhan inovatif karo daya adaptasi dhuwur miring: Fitur mekanisme imbuhan hinged busur-shaped ngidini kanggo terus-terusan, imbuhan ngiringake free antarane 5 ° lan 60 °, flexibly adaptasi kanggo kahanan solar tengen latitudes beda.
2. Keuntungan generasi daya sing signifikan: Model luwes manual standar ngedongkrak output kanthi 8% -12%; model tracking pinter opsional bisa nambah generasi nganti 30%.
3. Kekuwatan dhuwur, bahan dasar tahan korosi sing cocok kanggo lingkungan sing atos
Struktur baja utama: Migunakake baja Q235 lan Q550 kanthi kekuatan dhuwur;
Lapisan anti-karat: Lapisan Seng-Aluminium-Magnesium kanthi kapadhetan 120g/m²;
Tahan korosi: Lulus tes semprotan uyah 5,000 jam;
Rintangan angin lan beban: Tahan angin skala Beaufort 13; kapasitas mbukak 200kg / m²;
Skenario sing ditrapake: Cocog kanggo macem-macem kahanan ruangan sing atos, kalebu wilayah pesisir kanthi salinitas dhuwur, wilayah pegunungan sing lembab, lan pasang surut.
4. Manufaktur majeng lan tliti instalasi dhuwur: Nggunakke rapi, terpadu CNC punching lan proses mbentuk karo modular, desain Déwan bolted, mbusak perlu kanggo welding ing situs. Panyimpangan flatness instalasi dikontrol ing 2mm, kanthi efektif nyegah masalah kayata retakan mikro ing modul PV lan deformasi struktur.
5. Pengadaan fleksibel, transportasi, lan kustomisasi: Nampilake struktur sakabèhé sing entheng sing nggampangake transportasi jarak adoh lan tumpukan ing situs. Ndhukung pengadaan akeh standar lan kustomisasi non-standar adhedhasar syarat proyek tartamtu.
6. Babar pisan lengkap lan struktur awet: Nerangake karo babar pisan 20 taun; struktur utama nawakake stabilitas long-term lan urip layanan lengkap.
1. Bahan dasar lan perawatan anti-karat: Badan utama dibangun saka baja struktural kekuatan dhuwur Q235 / Q550, kanthi lapisan anti-karat Zinc-Aluminium-Magnesium 120g / m². Wis lulus tes semprotan uyah netral 5,000 jam, njamin resistensi teyeng lan tuwa sajrone panggunaan ruangan jangka panjang.
2. Precision mbentuk proses: Makaryakke rapi, terpadu tliti rolling lan CNC punching proses, njupuk posisi dimensi akurat lan stabilitas struktural kuat.

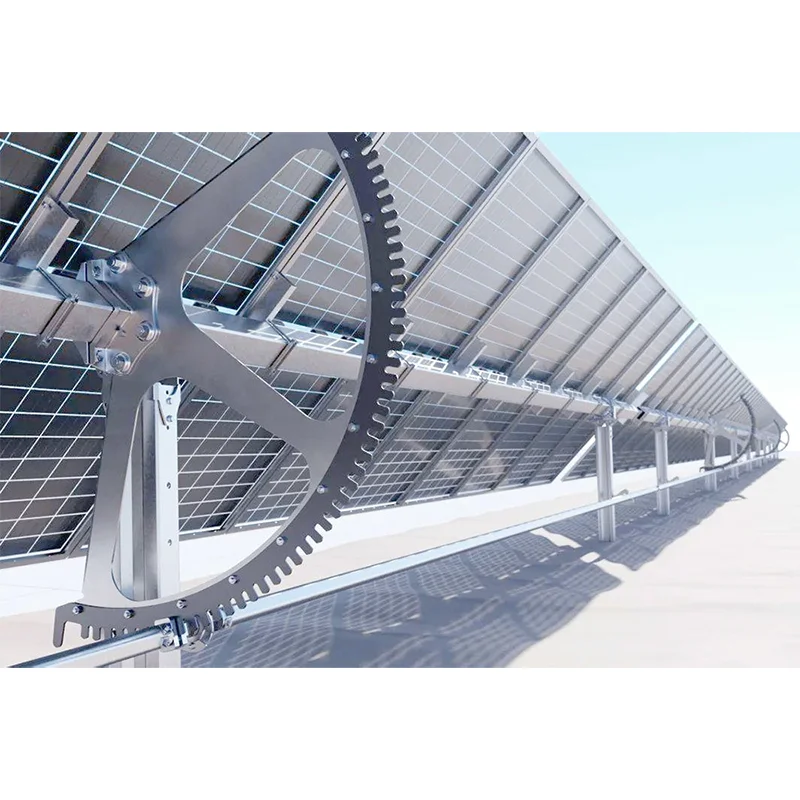

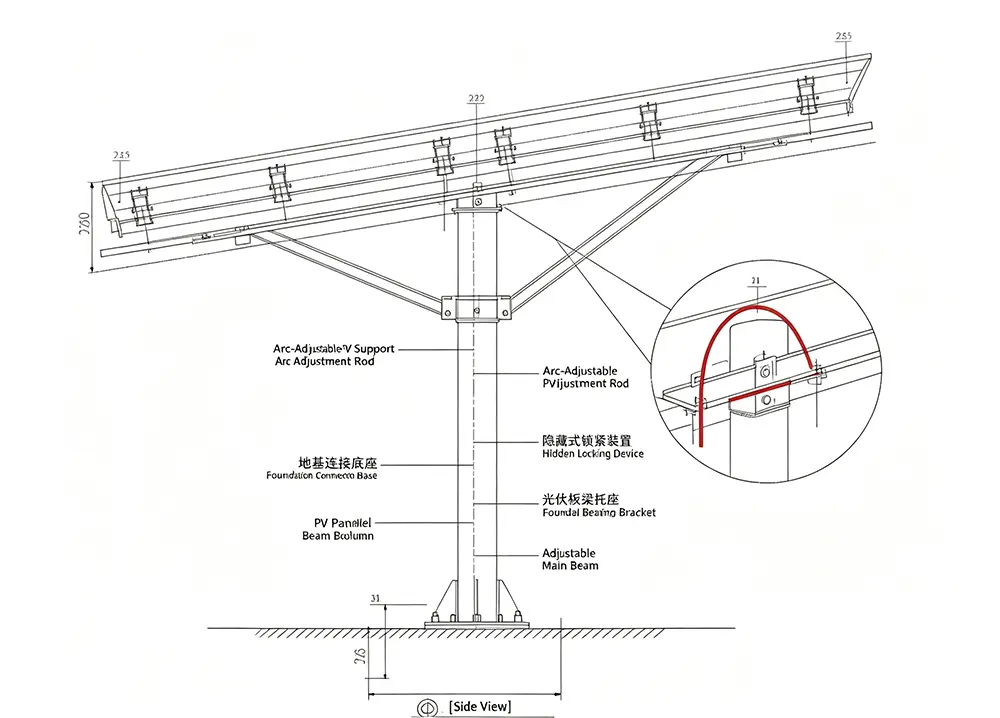

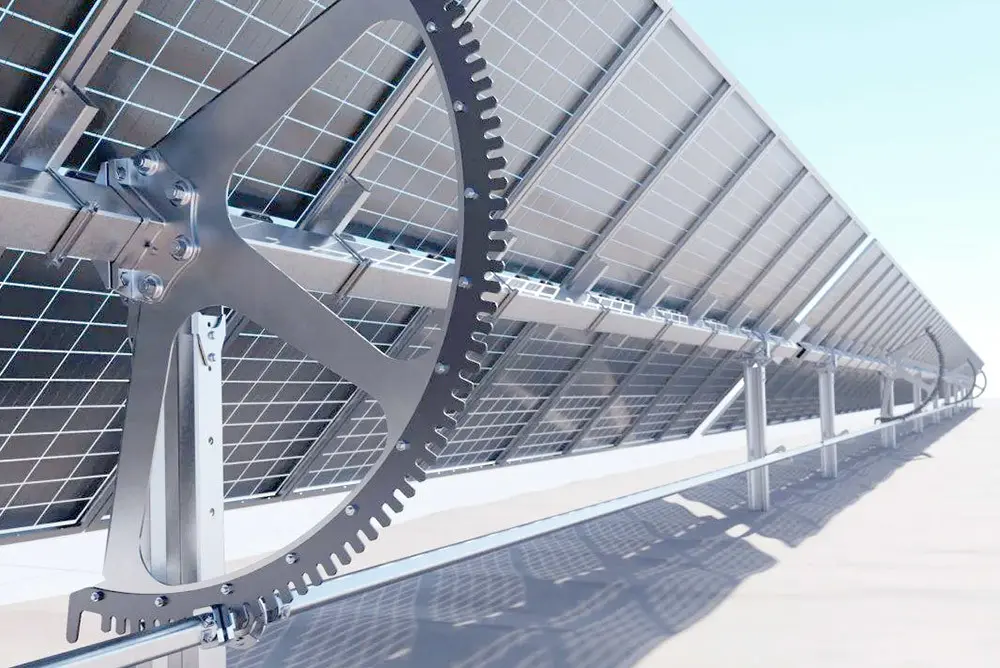

3. Mekanisme imbuhan amba: Dilengkapi karo mekanisme imbuhan hinged busur-shaped nawakake sawetara imbuhan 5 °-60 °; mekanisme makaryakke lancar lan nolak jamming utawa deformasi liwat long-term nggunakake.
4. Beban-bearing lan angin resistance: Rated kanggo angin resistance nganti Beaufort skala 13, karo kapasitas mbukak maksimum 200kg / m², njupuk kinerja dipercaya ing kahanan ruangan atos.
5. Kaluwihan Instalasi lan Konstruksi: Nampilake desain modular kanthi lengkap bolted-ngilangi perlu kanggo welding ing situs-lan njaga flatness instalasi ing toleransi 2mm.
6. Kompatibilitas Modul: Ndhukung macem-macem konfigurasi, kalebu single-modul lan multi-baris tata susunan; kompatibel karo modul PV monocrystalline lan bifacial mainstream ing pasar.
7. Kapabilitas Kustomisasi: jembaré rak lan span specifications bisa optimized lan diatur kanggo syarat tartamtu, accommodating kahanan situs warna.

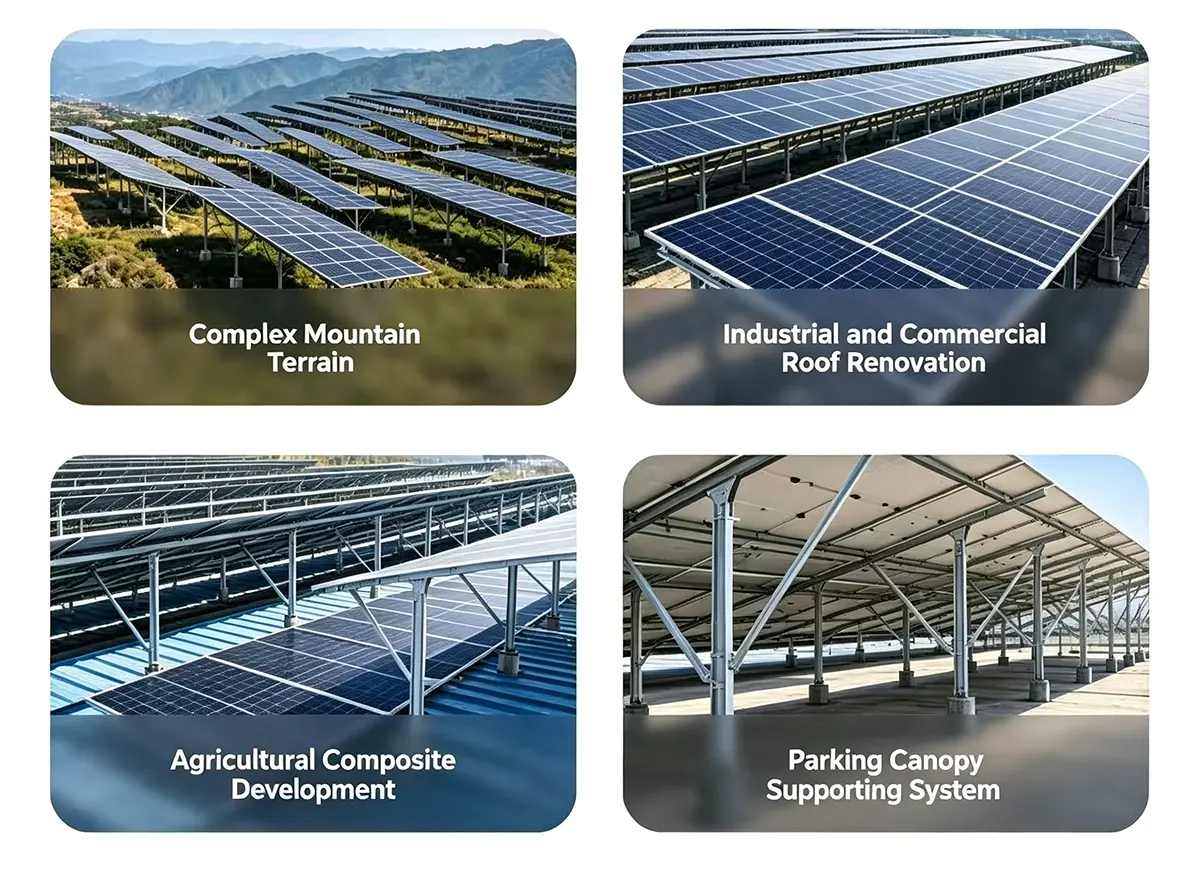

1. Nyakup Skenario Proyek PV Beragam: Cocog kanggo macem-macem proyek, kalebu atap genteng baja warna C&I (komersial lan industri), disebarake PV ing gendheng gendheng, tanduran PV sing dipasang ing lemah ing wilayah pegunungan, perikanan-PV lan sistem agrivoltaik, carport PV, lan komunitas PV sing luwih hemat energi.
2. Bisa Dicocogake kanggo Lingkungan Luar Komplek: Cocog kanggo instalasi ing macem-macem topografi lan lingkungan, kalebu dataran mbukak, terrain pegunungan undulating, pasang surut, lan wilayah pesisir rawan asor dhuwur lan typhoon.
3. Pengalaman Proyek Ekstensif (Domestik & Internasional): Kasil dileksanakake luwih saka satus proyek patokan-kalebu pembangkit listrik tahan angin pesisir, sistem pertanian pedesaan, PV rooftop taman industri, lan carport PV skala gedhe-karo produk sing uga diekspor menyang pirang-pirang negara ing Asia Tenggara lan Asia Kidul.
4. Dhukungan Visual Nyata-Donya Komprehensif: Kanggo kabeh proyek kolaborasi, kita nyedhiyakake foto lan video nyata sing nyakup produksi pabrik, loading lan kiriman, lan situs konstruksi sing wis rampung.
5. Layanan solusi siji-mandeg selaras: We nyedhiyani rencana tata modul adhedhasar topografi situs lan kondisi cahya, nawakake solusi terpadu lengkap sing kalebu struktur soyo tambah.
1. Sistem kontrol kualitas standar lan kredensial pengujian berwibawa: Produksi netepi standar manajemen mutu ISO9001; kita duwe laporan tes pihak katelu sing lengkap babagan sifat anti-karat lan kapasitas beban mekanik.
2. Kontrol kualitas loop tertutup end-to-end: Kita wis nggawe rantai kontrol kualitas lengkap sing nutupi asupan bahan mentah, stamping lan mbentuk, inspeksi lapisan, lan sampling produk rampung.
3. Standar inspeksi bertahap lan multi-level
Intake bahan baku: Analisis spektroskopi bahan baja;
Tahap produk setengah rampung: Verifikasi presisi punching lan dimensi mbentuk;
Tahap produk rampung: Tes simulasi semprotan uyah standar lan tes tekanan bantalan beban.
4. Ketat syarat pengawasan pabrik-metu: Kita ngleksanakake kabijakan pengawasan 100% kanggo kabeh produk sadurunge padha ninggalake pabrik, nyegah item risak saka ngetik pasar ing sumber.
Produksi otomatis lan manajemen traceability batch: Dilengkapi garis produksi otomatis proprietary nggenepi rolling mechanical tliti; conto saka saben kumpulan diarsipaké kanggo mesthekake traceability kumpulan lengkap.
Laboratorium tes independen profesional: Laboratorium independen ing situs nganakake uji coba tahan cuaca lan tes simulasi tuwa kanggo terus-terusan verifikasi daya tahan ruangan produk.
Dokumentasi tes sing lengkap lan bisa diverifikasi: Salinan elektronik lan hard copy kabeh sertifikat kualifikasi lan laporan tes kasedhiya yen dijaluk.
Umume braket pemasangan standar sing bisa diatur ing pasar nggunakake struktur engsel sing sederhana, saengga gampang kena macet, karat, lan gagal pangaturan pangaturan sajrone panggunaan ruangan jangka panjang. Ing kontras, braket gaya busur kita duwe struktur engsel berbentuk busur sing wis ditingkatake lan kenthel sing njamin distribusi beban sing rata, nyegah deformasi utawa ngrebut sajrone operasi ruangan. Nalika umume produk saingan mung nawakake pangaturan tambahan sing tetep, produk kita mbisakake penyesuaian tanpa langkah lan terus-terusan ing antarane 5 ° lan 60 °, nggedhekake cahya srengenge lan nambah ngasilake tenaga.
|
Dimensi Perbandingan |
Mounts Adjustable Standar ing Pasar (Produk Pesaing) |
Guojian Arc-Type Adjustable PV Mount (Produk Kita) |
|
Struktur Utama Engsel |
struktur engsel prasaja; kaku wis klempakan; rawan macet utawa ngrebut amarga deformasi sajrone panggunaan ruangan jangka panjang. |
Nganyarke, thickened, paten struktur arc-engsel; kaku disebarake kanthi merata; tahan kanggo deformasi lan jamming sajrone operasi ruangan jangka panjang. |
|
Kapabilitas Imbuhan Sudut |
Penyesuaian langkah / posisi tetep; opsi amba winates; ora bisa kanthi selaras karo amba kedadeyan solar optimal. |
Penyesuaian terus-terusan tanpa langkah (5°–60°); fleksibel trek suryo srengenge kanggo nggedhekake PV daya ngasilaken. |
|
Lapisan Baja Anti Karat |
Lapisan tipis; standar anti-karat kurang; rawan teyeng lan karat sajrone 3-5 taun ing lingkungan pesisir sing panas lan lembab. |
baja Q355 / Q235 standar nasional; lapisan Seng-Aluminium-Magnesium stabil (≥120g / m²); uyah-semprotan lan tahan korosi; awet banget kanggo panggunaan jangka panjang ing wilayah pesisir. |
|
Pasokan lan Kustomisasi |
Mung produk rampung standar; dhukungan miskin kanggo modifikasi non-standar; wektu timbal dawa kanggo kustomisasi. |
Produsen langsung kanthi kapasitas produksi luwih saka 10.000 ton, njamin pasokan stabil; ndhukung kustomisasi ekstensif kanggo ukuran non-standar lan syarat terrain tartamtu. |
|
Dhukungan Teknis Proyek |
Mung pasokan; ora kalebu survey situs technical utawa tata tata. |
Insinyur pra-sales nindakake survey lan konsultasi ing situs; rencana tata letak free kasedhiya, kalebu gambar CAD, data pitungan mbukak, lan rencana construction. |
|
Reliabilitas jangka panjang |
Mekanisme watesan struktural sing prasaja; mbatesi fungsi sing rawan gagal ing lingkungan ruangan kanthi fluktuasi angin, pasir, lan suhu. |
Mekanisme ngunci sing didhelikake njamin fiksasi aman; desain terpadu adapts kanggo kahanan ruangan Komplek kayata terrain pegunungan, pasang surut, lan wilayah pesisir. |
1. Dhukungan Teknis Pra-Sales Khusus: Teknisi pra-sales profesional nyedhiyakake tindakake-munggah proyek khusus, nggawe rencana awal gratis kanggo tata letak struktur lan pilihan sudut miring adhedhasar kahanan situs sing nyata.
2. Pangiriman Dokumentasi Teknis Lengkap: Gambar konstruksi CAD lan data teknis babagan petungan beban mekanik diwenehake nalika pesenan; loro hard-copy lan manual instalasi digital sing klebu karo kiriman.
3. Pandhuan Instalasi Multi-format: Panuntun instalasi online remot kasedhiya sawise kiriman, didhukung dening manual ilustrasi lan video instruksional standar; kanggo proyèk gedhe-gedhe utawa Komplek, personel technical bisa nyedhiyani pitulungan online nyata-wektu kanggo ngatasi tantangan instalasi.
4. Garansi lengkap jangka panjang: Garansi 20 taun nyakup kabeh unit. Kita nyedhiyakake solusi lengkap-kalebu ndandani lan ngganti bagean-kanggo masalah kualitas struktural sing disebabake dening faktor non-manungsa sajrone periode garansi.
5. Mekanisme respon sawise-sales efisien: Tim sawise-sales kita tugas 16 jam dina, 7 dina minggu. Kita menehi umpan balik babagan pitakon rutin sajrone 2 jam lan menehi solusi lengkap kanggo masalah teknis sing rumit sajrone 24 jam.
6. Dhukungan teknis gratis seumur hidup kanggo para pelanggan: Kita nyedhiyakake layanan teknis sing terus-terusan kanggo mitra, kalebu konsultasi gratis kanggo rencana proyek anyar.
Ana telung TCTerms inti kanggo nimbang: First, construction pondasi-iki kudu akun terrain lan petungan mbukak; kanggo wilayah pegunungan, njamin stabilitas pondasi tumpukan, lan kanggo wilayah pesisir, ngleksanakake anchoring tahan gelombang kuat. Kapindho, sudut miring lan mekanisme ngunci-munggah sing bisa diatur utawa nelusuri mbutuhake penguncian mekanik sawise nyetel, lan pangaturan dilarang banget nalika angin gedhe (kacepetan ngluwihi 20-25 m / s) utawa salju sing abot. Katelu, pangopènan rutin-ajeg mriksa teyeng, tension jangkar (kritis kanggo sistem soyo tambah fleksibel), lan clamps modul kanggo nyegah mikro-retak modul utawa kahanan kang ora tetep struktural.
Dibandhingake gunung tetep, gunung luwes manual utawa listrik (kanthi pangaturan miring mangsan) bisa ngedongkrak generasi daya dening 5% –10% ing wilayah mid-nganti dhuwur; gunung ranging sumbu siji bisa nambah output dening 15% -20%, lan nelusuri dual-sumbu gunung dening 25% -30%. Apa investasi kasebut migunani gumantung saka skala proyek: proyek omah skala cilik kudu menehi prioritas pemasangan sing tetep (amarga biaya sing luwih murah), dene kanggo tanduran sing dipasang ing lemah medium-nganti gedhe, pilihan kasebut gumantung saka durasi sinar matahari lokal lan tarif listrik - nelusuri utawa gunung sing bisa diatur biasane menehi pengembalian investasi sajrone 3-5 taun.
Bahan utama kalebu baja karbon (hot-dip galvanis), paduan aluminium, baja tahan karat, lan bahan polimer (serat karbon / aramid). Baja karbon minangka pilihan sing disenengi kanggo proyek adhedhasar tanah standar amarga efektifitas biaya lan tahan korosi. Kanggo lingkungan pesisir, semprotan uyah, utawa "pelengkap perikanan-PV", paduan aluminium utawa baja tahan karat luwih disenengi kanggo ningkatake ketahanan karat. Bahan polimer cocok kanggo lokasi dhuwur utawa skenario sing mbutuhake struktur entheng; sanajan biaya sing luwih dhuwur, padha kurban kaluwihan pinunjul ing syarat-syarat abang bobot.
Sistem pemasangan PV utamane dikategorikake dadi patang jinis: gunung tetep, gunung sing bisa diatur (manual / listrik), gunung fleksibel, lan gunung pelacak (sumbu tunggal / sumbu ganda). Pemasangan tetep cocok kanggo proyek cilik sing dipasang ing lemah utawa ing rooftop kanthi anggaran winates lan terrain sing rata. Gunung sing bisa diatur cocog kanggo wilayah lintang tengah nganti dhuwur, amarga sudut miring bisa diowahi kanthi musiman kanggo ngundhakake tenaga listrik. Fleksibel gunung cocok kanggo terrains Komplek-kayata wilayah pegunungan utawa "fishery-solar hybrid" proyek-lan aplikasi long-span. Tracking mounts paling apik kanggo tanduran sing dipasang ing lemah ing ara-ara samun utawa dataran kanthi sinar srengenge sing akeh banget; nalika padha kurban efficiency generasi daya paling, padha uga entail biaya sing luwih dhuwur lan syarat pangopènan.
1. Desain kemasan modular standar: Arc-Shaped Solar Mounting Bracket dibongkar dadi modul lan dikemas miturut standar. Profil dawa diamanake nganggo tas anyaman sing kandel lan dikuatake nganggo strapping baja; aksesoris cilik-kayata bolts, konektor, lan hinges-diurutake lan dikempalken ing tas anyaman anti banyu kapisah karo Labeling cetha kanggo nyegah mundhut utawa nyawiji.
2. Proteksi udan lapisan ganda sing cocok kanggo transportasi jarak jauh: Kabeh kiriman nduweni fitur proteksi tahan udan, bisa nahan transit segara utawa darat sing adoh lan nolak abrasi sajrone loading / unloading uga karusakan saka udan lan kelembapan.
3. Kompatibel karo macem-macem mode transportasi: Barang bisa dikirim langsung menyang situs project liwat truk utawa dikempalken menyang kontaner kanggo syarat ekspor jaban rangkah.
4. Pangiriman langsung saka pabrik kita dhewe kanthi fleksibel, wektu pangiriman sing bisa dikontrol: Pengiriman langsung saka fasilitas manufaktur kita ing Tianjin; item spesifikasi standar kasedhiya saka saham ...
- Pesenan dikirim sajrone 7 dina; jadwal produksi kanggo pesenan adat gedhe-ukuran bisa rembugan kanggo konfirmasi timeline pangiriman.
5. Proses pengiriman sing bisa dideleng kanthi gampang kanggo verifikasi gampang: Kanggo saben kiriman, kita nyedhiyakake foto wektu nyata proses loading lan manifest kargo sing rinci. Item diitung lan diverifikasi potongan-potongan sadurunge dimuat, lan dokumentasi / gambar dituduhake karo klien supaya gampang dipriksa nalika ditampa.
