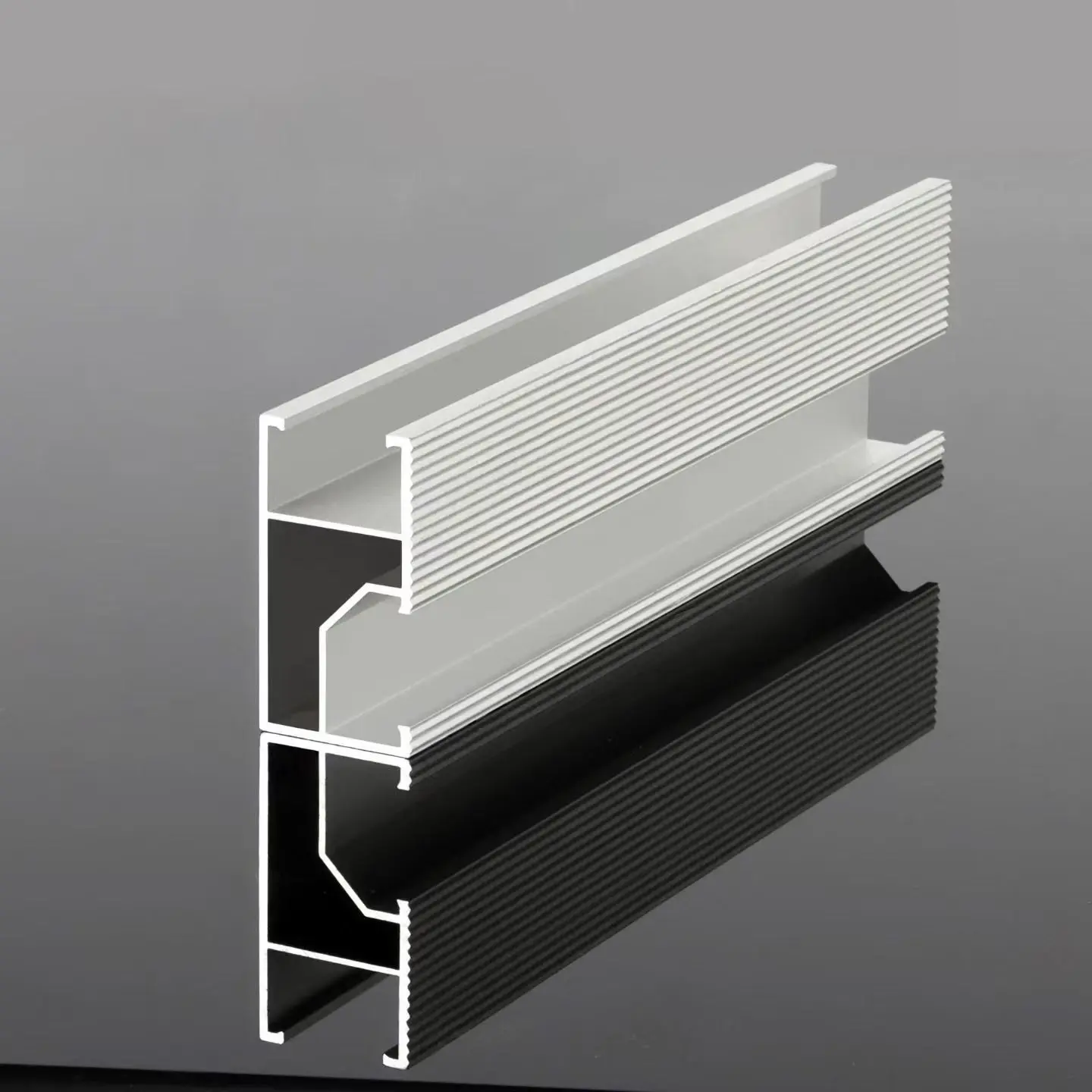

Rel Pandhuan Non-Standar

We ngrancang profil ril guide non-standar adat adhedhasar geometri gendheng tartamtu tinimbang milih saka dhaptar persediaan standar. We muter-mbentuk profil dibutuhake nggunakake dhuwur-kekuatan baja S350GD, incorporate standar T-slot sing tetep kompatibel karo mati-the-beting agêng-clamps, mburi-clamps, lan kacang ngusapake; iki diwenehake karo salah siji hot-dip galvanis utawa kemul Zn-Al-Mg. Desain profil, mbentuk roll, punching, lan operasi potong-kanggo-dawa kabeh ditindakake ing pabrik kita dhewe ing Tianjin, China.

Jinis gendheng ditrapake

Atap logam trapezoid lan jahitan kanthi geometri unik:

Skenario umum kalebu profil trapezoid utawa ngadeg-lapisan sing ora konvensional lan dhuwur iga sing ngluwihi kisaran standar, ing ngendi dhasar rel C / U standar bakal ngganggu iga atap, supaya ora bisa lungguh kanthi rata.

Atap mlengkung, melengkung, utawa undhak-undhakan:

Ing atap kanthi lengkungan utawa owah-owahan elevasi, rel standar kanthi profil tetep bakal ninggalake celah utawa meksa pigura modul kanggo corak. Profil khusus saka rel panuntun non-standar ngidini saben titik dipasang ing dhuwur sing dibutuhake.

Tata letak sing diwatesi spasi:

Kahanan sing nglibatake dhuwur pemasangan sing kurang, peralatan gendheng sing nembus susunan, utawa modul sing disetel ing sudut miring khusus. Profil rel khusus bisa digawe cethek utawa dibentuk kanggo mbusak alangan, ngilangi kabutuhan kanggo ngrancang ulang kabeh array mung kanggo nampung profil standar.

Retrofitting PV kanggo fasilitas industri sing ana:

Yen purlin sing ana tetep lan ora bisa diobahake, profil rel panuntun non-standar sing dirancang kanggo cocog karo jarak purlin sing ana ngidini larik anyar dipasang langsung ing struktur asli tanpa motong utawa tulangan.

Kaluwihan Inti lan Alasan Ndhuwur

Profil sing disesuaikan karo atap, ngirit wektu tenaga kerja:

Profil dirancang khusus kanggo wangun rib gendheng kang, posisi purlin, lan ngarepke modul. Sawise dikirim, rel kasebut minangka komponen sing siap dipasang tinimbang solusi kompromi. Iki nerjemahake menyang tabungan sing signifikan ing tenaga kerja ing situs-ngilangake kebutuhan kanggo nglereni, nggiling, utawa shimming ing gendheng lan nyuda drastis stoppages karya sing ora dikarepke.

Efisiensi struktur sing luwih dhuwur kanggo jumlah baja sing padha:

Salib-bagean saka ril guide non-standar ngidini materi kanggo dipanggonke persis ing ngendi wayahe mlengkung tumindak; kanggo bobot sing padha, menehi momen inersia sing luwih dhuwur tinimbang bagean standar. Nalika beban gendheng dadi kendala, logika sing padha ditrapake ing mbalikke: bagean kasebut bisa digawe luwih entheng kanggo ngontrol beban mati ing atap sing wis tuwa.

T-slot standar ditahan ing lumahing clamping:

Preduli saka profil external, lumahing clamping nahan standar T- slot . Klem tengah, klem mburi, lan kacang geser sing kasedhiya ing komersial bisa digunakake kaya biasane, lan sisa bahan tetep ora owah. Piranti instalasi sing ana lan persediaan clamp tetep bisa digunakake.

Single-pass mbentuk lan pasokan stabil:

Bagean kasebut dibentuk liwat gulung terus-terusan saka strip baja ing siji pass, njamin straightness konsisten lan repeatability antarane kumpulan-wadhah sepuluh bakal cocog sampel disetujoni.

Pilihan lapisan adhedhasar umur layanan:

Rel guide non-standar duwe opsi hot-dip galvanis (Z275) lan Zinc-Aluminium-Magnesium (ZAM80-150). Seng-Aluminium-Magnesium nawakake kemampuan marasake awakmu dhewe ing sudhut Cut lan resistance semprotan uyah unggul dibandhingake galvanizing conventional; mulane, disaranake kanggo wilayah pesisir lan situs industri asor dhuwur. Garansi tahan korosi yaiku 15 taun kanggo hot-dip galvanis lan 25 taun kanggo Zinc-Aluminium-Magnesium.

Spesifikasi Produk

Item	Spesifikasi referensi	Cathetan
Bahan	S350GD / S450GD baja cold-formed	Strip baja kekuatan dhuwur, dibentuk gulungan
Lapisan	Hot-dip galvanis Z275, utawa Zn-Al-Mg ZAM80–150	Dipilih saben proyek
kekandelan	1,2 / 1,5 / 2,0 / 2,5 mm	1.2-1.5 mm khas kanggo bagean kosong
Dhuwur bagean	40 / 45 / 50 / 60 / 80 mm	bagean Custom kanggo desain
Jembaré flange	30 / 35 / 40 mm	Dicocogake kanggo clamps modul
Slot	T-slot utawa slot mbukak	Kanggo kacang geser standar
dawa	3/4/6 m, dipotong nganti dawa	Optimized kanggo transportasi lan nglereni
Unit bobot	Kira-kira. 1,2–3,5 kg/m	Gumantung ing bagean lan kekandelan
modul kompatibel	Modul c-Si umum, 500–700 W	Lanskap utawa potret
Maks. span dhukungan	1.0–1.5 m	Tunduk ing pitungan struktural; bagean kosong ngisor
MOQ	1 × 20GP wadhah; pesenan nyoba cilik negotiable	—
Wektu timbal	7-15 dina kerja sawise simpenan ditampa	—
Syarat dagang	FOB / CFR / CIF	—

Instalasi lan Pancegahan Panggunaan

Load path ditemtokake dening salib-bagean tartamtu dirancang kanggo project; mulane, protokol instalasi kanggo ril guide non-standar iki ketat tinimbang kanggo ril standar. Kita mbutuhake saben tim instalasi kanggo netepi limang poin ing ngisor iki:

1. Aja mbalikke orientasi saka slot relatif kanggo arah instalasi-orientasi salah alters mbukak-prewangan salib-bagean lan nyuda kapasitas mbukak.

2. Ngencengi bolts kanthi ketat miturut torsi desain; torsi gedhe banget ing wilayah lancip-walled saka bagean adat bisa nimbulaké crushing lokal.

3. Rel splicing kudu nggunakke konektor adat dirancang kanggo bagean tartamtu iki; konektor ril standar ora kompatibel karo geometri iki.

4. Pasang gasket insulating ing titik kontak antarane logam sing beda kanggo nyegah korosi elektrokimia; mesthekake fasteners kompatibel karo lapisan (Hot-Dip Galvanized utawa Zinc-Aluminium-Magnesium).

5. Aja nglebokake bagean tembok tipis ing tengah-tengah ril; beban klempakan saka lalu lintas mlaku bisa nimbulaké deformasi.

Manufaktur lan Kontrol Kualitas

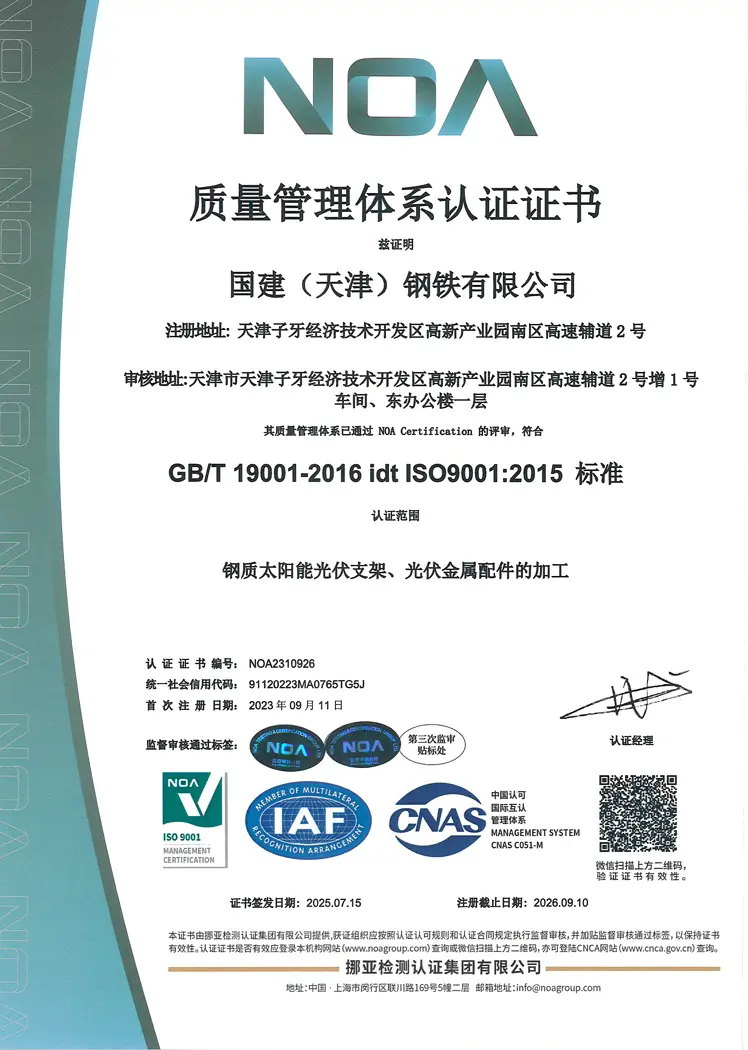

Perusahaan kita ngleksanakake proses kontrol kualitas telung tahap: inspeksi strip baja sing mlebu lan bahan lapisan (mriksa kelas, kekandelan, lan bobot lapisan); pangukuran in-line saka dimensi cross-sectional lan straightness sak muter mbentuk; lan inspeksi pungkasan saka presisi cross-sectional, straightness, lan kondisi lumahing sadurunge packaging saben kumpulan. Sistem manajemen kualitas lan lingkungan kita disertifikasi miturut ISO 9001, ISO 14001, lan ISO 45001; ruang lingkup sertifikasi nyakup struktur pemasangan PV baja lan aksesoris PV logam.

Pitakonan sing Sering Ditakoni (FAQ)

Q1: Informasi apa sing sampeyan butuhake saka kita kanggo menehi penawaran kanggo ril profil khusus?

A: We mbutuhake gendheng gendheng utawa gambar purlin (utawa sketsa salib-bagean dimensioned), dimensi modul lan tata, lan span support ngrancang. Adhedhasar iki, kita bakal ngonfirmasi bagean salib, spesifikasi lapisan, lan bobot unit sadurunge menehi penawaran. Sampel utawa bagean salib artikel pisanan bisa diprodhuksi sadurunge produksi massal.

Q2: Apa sampeyan produsen utawa perusahaan dagang?

A: Kita minangka pabrikan. Roll mbentuk, punching, Cut-kanggo-dawa Processing, lan manajemen lapisan kabeh digawa metu ing fasilitas produksi kita dhewe ing Tianjin, China. Sampeyan olèh mriksa cathetan pabrik lan sertifikat.

Q3: Kepiye cara milih antarane lapisan Galvanis Hot-Dip lan Seng-Aluminium-Magnesium?

A: Kanggo paling aplikasi roofing daratan, Hot-Dip Galvanized (Z275) cukup. Kanggo pesisir, asor dhuwur, utawa lingkungan korosif industri, disaranake Zinc-Aluminium-Magnesium, amarga menehi proteksi pinggiran sing unggul lan tahan semprotan uyah. Istilah garansi beda-beda miturut: 15 taun kanggo Hot-Dip Galvanized lan 25 taun kanggo Zinc-Aluminium-Magnesium.

Q4: Apa pesenan wadhah lengkap dibutuhake kanggo profil khusus?

A: Jumlah pesenan minimal standar yaiku siji wadhah 20GP. Kanggo pesenan nyoba dhisikan utawa kumpulan sampel saka profil anyar, kita bisa nampa jumlah cilik; mung nyedhiyani drawing profil lan dawa total, lan kita bakal Quote patut.

Q5: Apa rel iki kompatibel karo clamps lan fasteners standar?

A: Iku gumantung ing specifications profil non-standar guide alur. Profil modifikasi standar kompatibel karo clamps mainstream lan fasteners stainless steel kasedhiya ing pasar; kanggo profil khusus, kita nyedhiyani Clamps cocog lan konektor kanggo mesthekake kompatibilitas sak instalasi ing situs.
