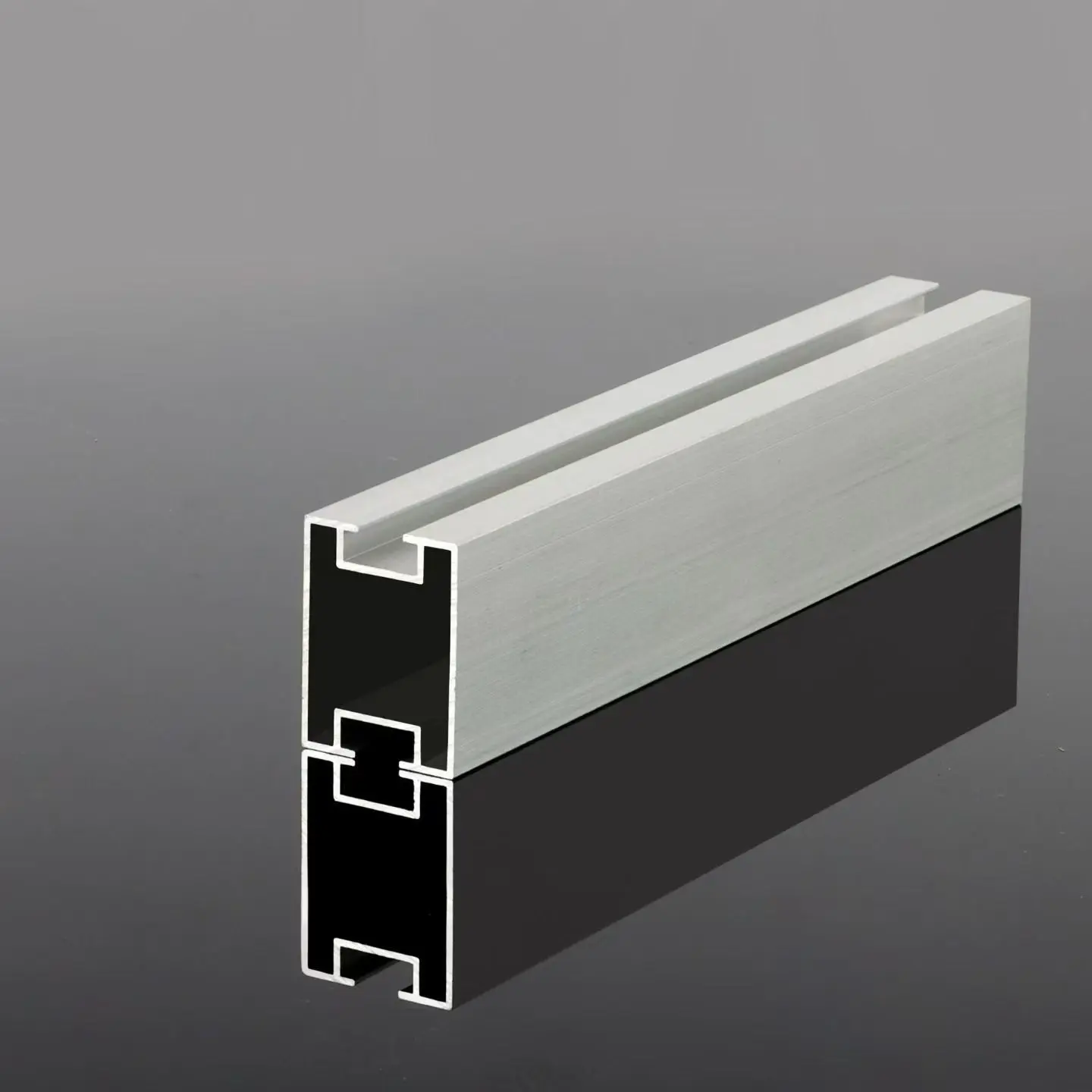

Ribless Guide Rail

Rel pandhuan ribless minangka jinis rel pemasangan baja sing digawe adhem kanthi potongan salib sing ora ana iga sing kaku. Ing ril PV dikiataken standar, iga terus-terusan mlaku dawa profil-kawangun liwat punching tambahan lan orane tumrap sekolah mlengkung ing baris muter-mbentuk-nyedhiyakake rigidity lentur perlu. Unreinforced ril ngilangke proses iki, asil ing profil saluran prasaja; nalika iki nyuda rigidity lentur, desain cocok kanggo proyek karo angin Moderate lan salju kathah lan jengkal sing wis struktural diverifikasi.

Apa kaluwihan saka rel iki?

Biaya bahan sing luwih murah saben meter:

Kanthi ngilangi pembentukan tulang rusuk, kurang baja sing dikonsumsi saben meter rel rampung. Kanggo proyèk ngendi sistem soyo tambah diregani dening ton lan gendheng duwe kapasitas mbukak-prewangan spare, iki nawakake nyimpen biaya langsung kanggo struktur sakabèhé.

Langkah produksi luwih sithik, pangiriman luwih dipercaya:

Punch iga lan tahap mlengkung sekunder sing sabanjure diilangi. Kanthi pass pambentukan sing luwih sithik, siklus produksi luwih cepet lan bisa ditebak, dadi luwih gampang kanggo ngrampungake tenggat wektu pangiriman kanggo batch cilik lan baleni pesenan.

Beban luwih entheng ing atap:

Suda bobot awak nyuda beban mati sing ditanggung dening purlins lan panel gendheng. Kanggo atap baja sing dilapisi warna kanthi kapasitas beban cadangan sing winates, faktor iki bisa dadi unsur penentu ing kelayakan desain sistem pemasangan.

Kompatibel karo aksesoris standar:

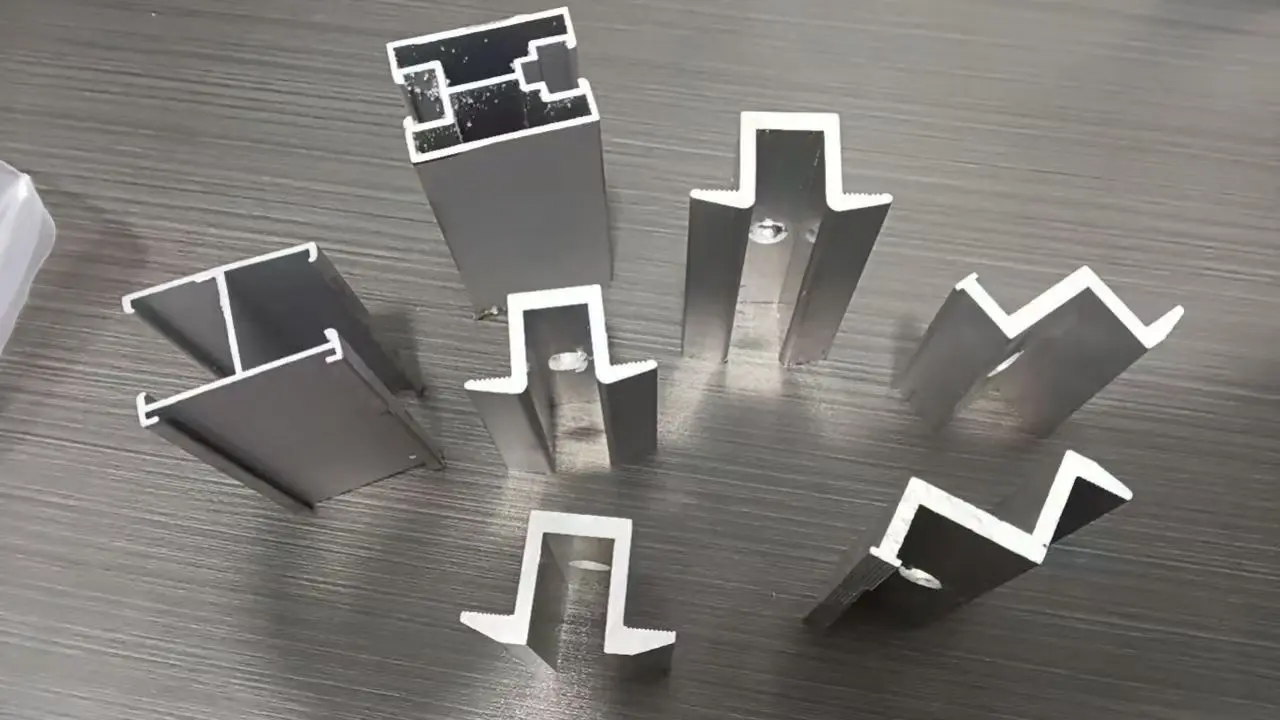

Profil saluran prasaja saka rel guide ribless nampung klem tengah lan klem mburi PV standar; pangguna ora dikunci dadi aksesoris eksklusif, ngidini sumber daya kompetitif.

Full galvanis kanthi syarat garansi sing jelas:

Hot-dip galvanis Strip baja njamin kabeh salib-bagean-kalebu Cut ends lan ing situs bolongan pengeboran-katutup dening seragam, lapisan seng uga-ikat. Pasokan standar kalebu garansi anti-karat 15 taun; kanggo lingkungan atmosfer sing luwih keras, Strip baja Zinc-Aluminium-Magnesium (Zn-Al-Mg) kasedhiya kanthi garansi 25 taun.

Pemotongan, pengeboran, lan penanganan sing gampang ing situs:

Profil entheng nggampangake kanggo buruh kanggo transportasi, Cut kanggo dawa, lan pengeboran ing posisi, èfèktif shortening jendhela instalasi roofing kanggo proyèk mbagekke.

Spesifikasi Teknis

Item	Spesifikasi
produk	Ribless Guide Rail - rel pemasangan PV baja kadhemen
Bagean	Saluran polos (U-bagean), ora ana iga sing kaku
Bahan	Hot-dip galvanis strip baja
mbentuk	Dingin roll-kawangun, rib-free, Cut kanggo dawa
Pangobatan lumahing	Hot-dip galvanis]; Strip Zn-Al-Mg kasedhiya ing panyuwunan
Garansi anti karat	15 taun (hot-dip galvanis) / 25 taun (Zn-Al-Mg)
Dimensi bagean	menehi kita span lan mbukak kasus lan kita bakal menehi rekomendasi bagean
dawa standar	Cut menyang dawa kanggo packing lan transportasi
Kompatibilitas aksesoris	Clamps tengah PV standar lan klem pungkasan
Mesin tahap kapindho	Cut-kanggo-dawa lan ngebur ing-house kanggo drawing
MOQ	1 × 20GP wadhah; pesenan nyoba cilik negotiable
Wektu timbal	7-15 dina kerja sawise simpenan ditampa
Syarat dagang	FOB Tianjin New Port / CFR / CIF
pambayaran	30% T / T simpenan, imbangan marang salinan B / L

Skenario Aplikasi kanggo Rails

Atap logam industri lan komersial (C&I):

Atap sing nggunakake lembaran logam ngadeg utawa trapezoid asring duwe kapasitas beban sing winates; ngisor poto-bobot saka ril guide ribless iki langsung nyuda mbukak ing gendheng. Digabungake karo clamps gendheng logam, instalasi cepet lan biaya sistem racking kurang, nggawe iki pilihan standar kanggo biaya-sensitif C&I rooftop projects.

Pabrik atap datar beton ballasted skala cilik:

Kanggo proyek atap beton ballasted kanthi kapasitas dipasang cilik nganti medium lan beban angin / salju sing moderat, fungsi rel mung kanggo nransfer beban ing antarane titik dhukungan-profil saluran kosong (non-dikuatake) wis cukup.

Tanduran sing dipasang ing lemah cilik nganti medium:

Cocog kanggo proyek ing ngisor 10 MW ing dataran kanthi salju lan angin sing sithik; ing proyek "grid-parity" iki, efisiensi biaya saka sistem racking (diwilang dening tonase) drive desain.

PV omah:

rooftops deso lan bangunan pabrik cilik; kanthi modul sing luwih sithik lan rentang sing luwih cendhek, profil sing ora dikuatake nawakake rasio kinerja sing paling apik.

Carport PV ringan:

Cocog kanggo carports prasaja kanthi beban sing sithik. Ribless guide ril ora cocok kanggo long-span, atap carport heavy-muat-struktur kuwi mbutuhake luwih jero, profil dikiataken, kang kita bakal propose desain alternatif.

Instalasi lan Pancegahan Panggunaan

1. Tingkat lan sejajar sadurunge ndandani:

Rel kudu diratakake lan tetep ing garis lurus. Yen larik salah, modul bakal ngalami kesalahan iki, nggawe stres konsentrasi ing perakitan sing pungkasane katon minangka deformasi jangka panjang.

2. Tindakake spesifikasi racking kanggo clamp lan bolt torsi:

Torsi sing gedhe banget bisa ngremuk lan ngrusak ril tembok tipis, dene torsi sing ora cukup nyebabake longgar bertahap sajrone siklus termal. Ngencengi nilai sing ditemtokake proyek nyegah loro masalah kasebut.

3. Ninggalake kesenjangan ekspansi ing sendi:

Ril nggedhekake lan kontrak karo owah-owahan suhu; ninggalake kesenjangan ing joints nyegah profil saka buckling utawa deforming amarga fluktuasi mangsan.

4. Pasang gasket insulasi ing antarane alur lan panel atap logam:

Kontak langsung antarane ril galvanis lan lembaran baja sing dilapisi bisa nyebabake korosi elektrokimia; gasket isolasi ngilangi pasangan galvanik iki.

5. Gunakake mung hot-dip galvanis utawa stainless steel fasteners:

Campuran logam ing joints nggawe pasangan galvanic ngendi komponèn karo area lumahing cilik corrodes pisanan. Bahan pengikat kudu cocog karo lapisan rel.

6. Aja mlaku ing tengah ril:

Bagean tengah rel panuntun ribless nduweni kekakuan struktural paling murah. Yen mlaku ing rel ora bisa diendhani sajrone kerja, langkah langsung ing ndhuwur titik dhukungan. Kanggo proyek sing mbutuhake akses gendheng sing kerep kanggo pangopènan, hubungi kita luwih dhisik supaya bisa menehi rekomendasi bagean profil sing luwih jero.

FAQ

P1: Kepiye carane nemtokake manawa proyekku cukup "cahya" kanggo nggunakake rel iki?

A: Evaluasi kahanan situs luwih dhisik, tinimbang mung katalog. Rel panuntun ribless cocok kanggo atap baja warna industri/komersial, atap datar ballasted cilik, atap omah, lan tanduran sing dipasang ing lemah (nganti ~ 10MW) ing wilayah kanthi beban angin lan salju sing moderat. Yen proyek kasebut ana ing zona salju sing dhuwur utawa rawan angin topan, utawa kalebu jarak sing dawa lan ora didukung, pilihan sing bener yaiku rel sing dikuatake utawa profil sing luwih kandel.

Q2: Apa rel bisa ditindhes utawa dipotong kanthi dawa tartamtu? Apa kasedhiya kanggo tuku kapisah?

A: Ya, kita ndhukung nglereni lan punching adat, lan ril bisa dituku kanthi kapisah tanpa sistem pemasangan PV lengkap. Spesifikasi standar disimpen ing saham, dene spesifikasi non-standar diprodhuksi miturut paramèter gambar proyek.

Q3: Apa umure anti-karat sing dijamin?

A: Hot-dip galvanis ril teka karo 15 taun babar pisan anti-karat; opsi Seng-Aluminium-Magnesium (Zn-Al-Mg) nawakake garansi 25 taun lan dianjurake kanggo wilayah pesisir utawa lingkungan atmosfer atos liyane. Kaloro opsi babar pisan nutupi kinerja lapisan ing kahanan operasi PV ruangan normal.

Q4: Apa sampeyan bisa ngewangi ngitung span lan beban?

A: Ya, lan kita banget nyaranake nindakake petungan iki kanggo profil unreinforced. Mangga nyedhiyakake tata letak modul, desain angin lan salju, lan jarak rel sing direncanakake; tim technical kita bakal verifikasi span cocok lan profil-lan yen ril unreinforced ora cocog kanggo situs, kita bakal ngandhani langsung.

Q5: Apa pertimbangan sing paling penting kanggo instalasi ing situs?

A: Papat titik kritis: tingkat lan kempal saben baris ril sadurunge ngamanake; ngencengi Clamps kanggo torsi project-ditemtokake tinimbang gumantung ing aran; ninggalake kesenjangan expansion ing titik sambungan; lan strictly supaya mlaku ing tengah ril unreinforced, minangka area mid-span nduweni rigidity paling. Pandhuan instalasi lan penanganan kalebu ing saben pesenan, lan tim teknis kasedhiya kanggo njawab pitakonan sajrone proses instalasi.
