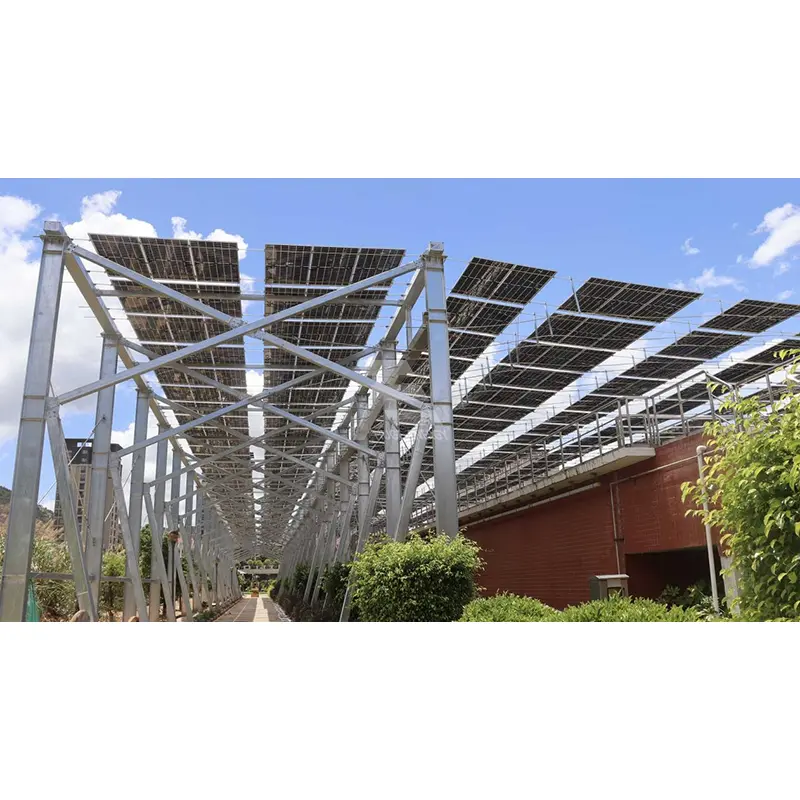

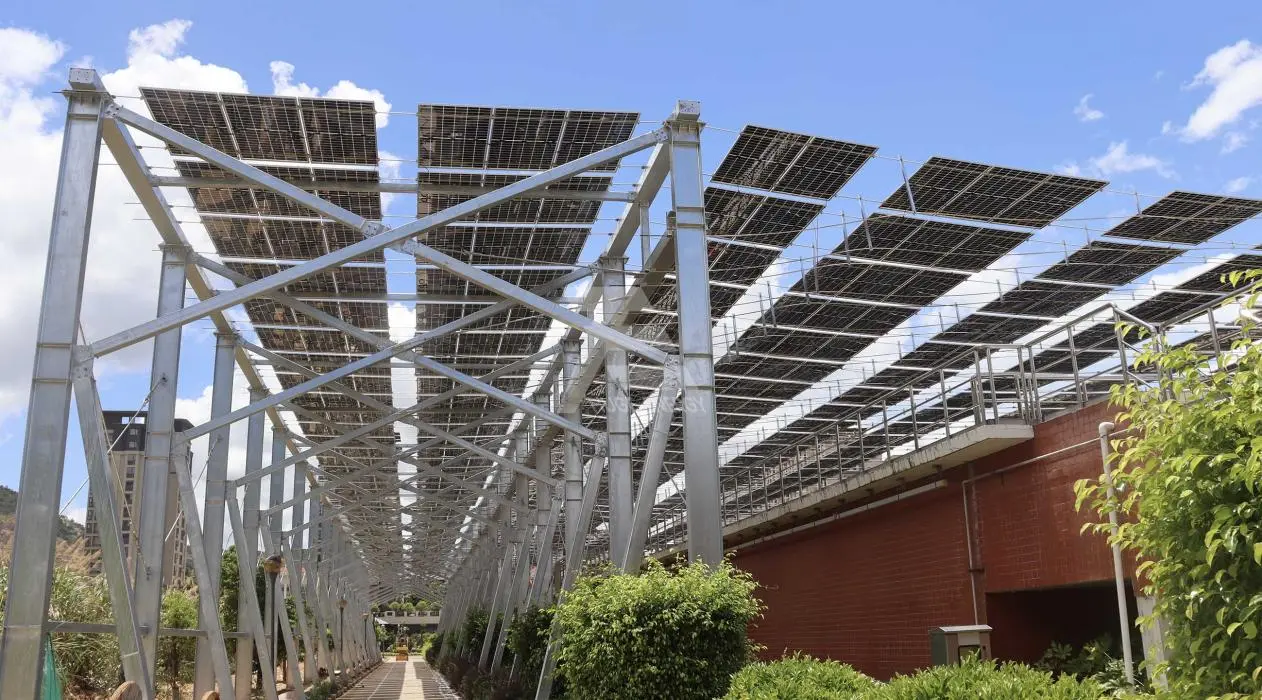

Ground Dual-Post Solar Mounting System

Guojian nawakake Sistem Pemasangan Solar Ground Dual-Post, sing diwenehake kanthi jumlah akeh langsung saka pabrik. Nerangake karo kemasan kelas ekspor, dokumentasi teknis lan bahan sertifikasi lengkap, nyedhiyakake solusi instalasi miring sing ekonomis lan efisien kanggo proyek fotovoltaik adhedhasar lemah domestik lan internasional.

Spesifikasi Teknis Utama

1. Bahan utama: baja karbon berkekuatan tinggi Q235B / Q355; opsi perawatan lumahing kalebu panas-dip galvanizing utawa Seng-Aluminium-Magnesium alloy nutupi kanggo resistance karat.

2. Standar Resistance Korosi: Hot-dip galvanis kekandelan lapisan ≥65μm; Lapisan Zinc-Aluminium-Magnesium nduweni sifat anti-karat sing bisa marasake awak dhewe, cocok kanggo lingkungan sing asor lan semprotan uyah pesisir.

3. Modul Kompatibel: Kompatibel karo modul PV seri 182/210 mainstream; ndhukung konfigurasi larik malang lan mujur.

4. Instalasi Tilt Angle: Customizable antarane 5 ° lan 60 °; amba optimal ditemtokake adhedhasar lintang lokal lan digambaraken pembangkit listrik.

5. Standar Desain Muatan: Tekanan angin dasar standar 0,3–0,75 kN/m²; kapasitas beban salju nganti 1,8 kN/m²; solusi tulangan khusus kasedhiya kanggo wilayah angin dhuwur lan salju abot.

6. Ground Clearance: Customizable saka 0.6m kanggo 2.8m kanggo nampung wacana lan operasi mechanical ngisor panel.

7. Jinis Pondasi: Tumpukan Screw, footings beton independen, utawa tumpukan cast-in-place; cocok kanggo macem-macem kahanan lemah kalebu lemah pasir, lempung, lan watu.

8. Fasteners: Hot-dip galvanis dhuwur-kekuatan bolt karo standar washers anti-loosening; dirancang kanggo tetep aman sajrone nggunakake ruangan jangka panjang.

9. Design Service Life: 25 taun, cocog karo siklus urip modul PV.

Aplikasi Produk

✅ Pembangkit listrik PV terpusat terpusat skala besar

✅ Proyek PV terdistribusi tingkat desa dan PV revitalisasi desa

✅ Pangkalan PV ing ara-ara samun Gobi, gurun, utawa bukit-bukit sing alon-alon

✅ Proyek Agri-PV (agrivoltaic) (clearance kasedhiya ing ngisor panel kanggo mesin pertanian)

✅ Ladang PV lan proyek EPC sing dipasang ing luar negeri skala gedhe

✅ Medan datar kanthi lemah lan kahanan banyu sing stabil cocok kanggo konstruksi pondasi tumpukan

Cathetan panginstalan

1. Nindakake survey geologi situs sadurunge konstruksi lan milih jinis pondasi adhedhasar laporan geologi; nerusake karo construction tanpa survey strictly dilarang. 2. Priksa manawa kabeh uprights tetep vertikal lan sumbu array didadekake siji; amba ngiringake soyo tambah kudu strictly netepi gambar desain-ing situs modifikasi amba sing dilarang.

3. Gunakake mung standar, komponen asli-produsen kanggo perakitan; welding ing situs ora sah, nglereni, ngebur, utawa mlengkung saka profil utama-kang bisa kompromi lapisan anti-karat utawa integritas struktural-dilarang banget.

4. Sawise rampung instalasi sistem sing soyo tambah, nggawe sambungan grounding terpadu kanggo mesthekake selaras karo standar pangayoman kilat kanggo pembangkit listrik photovoltaic.

Pedoman O&M Pasca Instalasi

1. Nindakake inspeksi lengkap saben taun sawise mangsa banjir, snowfalls abot, utawa typhoon, fokus ing tightness bolt, pemukiman mujur, lan karusakan kanggo lapisan anti-karat.

2. Langsung ndandani karusakan lokal kanggo lapisan nggunakake bahan anti-karat khusus kanggo nyegah panyebaran teyeng.

3. Aja nyumerepi peralatan utawa tumpukan obyek abot ing soyo tambah balok utawa uprights; beban ngirim ora ngluwihi specifications desain asli.

4. Nalika ngganti bagean rusak, nggunakake mung asli-produsen komponen saka specifications padha; nggunakake profil non-standar dilarang.

Solusi Terpadu Kustomisasi

1. Pelayanan Teknis Awal

Sawise nampa peta topografi situs lan data meteorologi, insinyur struktur profesional nindakake pemodelan lan verifikasi, ngasilake rencana optimasi tata letak lan sudut miring, lan menehi perbandingan efisiensi biaya.

2. Desain Struktural Customized

Setel dhuwur tegak, span, lan jinis dhasar adhedhasar beban angin lan salju, kahanan geologi, lan tata guna tanah.

3. Produksi lan Pasokan

Manufaktur ing omah lan prefabrikasi modular; produksi lan pangiriman dijadwalake ing batch miturut dikarepake; packaging wadhah standar cocok kanggo ekspor segara kanggo nyilikake karusakan transit.

4. Dhukungan Pangiriman Proyek

Nyedhiyani sertifikat Ground Dual-Post Solar Mounting System babagan kesesuaian, laporan materi, gambar, lan laporan pitungan beban karo kiriman; ngatur personel teknis kanggo ngatasi pitakon instalasi ing situs. Kualifikasi lan Sertifikasi Wewenang

✅ Sertifikasi Sistem Manajemen Mutu ISO 9001; kontrol standar ing kabeh proses produksi kanthi traceability lengkap

✅ Laporan tes kinerja mekanik pihak katelu CMA

✅ Laporan laboratorium akreditasi CNAS babagan sifat material lan tahan korosi/cuaca

✅ Kemampuan kanggo nyedhiyakake dokumentasi teknis EN 1090 sing cocog karo standar EU kanggo proyek Eropa

✅ Spesifikasi materi sing komprehensif lan laporan tes korosi semprotan uyah kanggo nyukupi syarat audit kanggo proyek luar negeri ing Asia Tenggara, Timur Tengah, lan Amerika Latin
