A Sistem Tracker Surya Sumbu Tunggal Miringngidini modul photovoltaic kanggo muter sak sumbu condhong siji, mbantu njaga amba luwih sarujuk menyang srengenge sedina muput. Dibandhingake karo pemasangan miring tetep, pendekatan iki bisa nambah iradiasi solar sing ditampa dening modul nalika nahan arsitektur mekanik sing luwih gampang tinimbang pelacakan sumbu dual. Artikel iki nerangake cara kerjane tracking sumbu miring, tantangan proyek apa sing ditangani, cara komponen sistem mengaruhi kinerja, lan apa sing kudu dipikirake para insinyur lan pangembang proyek nalika ngrancang solusi pelacakan sing dipercaya. Uga mriksa kahanan instalasi, desain struktur, strategi kontrol, pangopènan, ngasilake energi, lan nilai proyek jangka panjang.
Modul photovoltaic solar ngasilake listrik kanthi ngowahi sinar matahari dadi energi listrik. Nanging, jumlah radiasi surya sing migunani tekan modul owah-owahan terus-terusan nalika srengenge obah ing langit. Struktur PV miring tetep njaga siji orientasi sing wis ditemtokake, tegese sudute relatif marang srengenge mung optimal sajrone wektu tartamtu.
Iki nggawe tantangan praktis kanggo pangembang sing pengin nambah produksi energi tanpa ngenalake kerumitan sistem tracking dual-axis. ASistem Tracker Surya Sumbu Tunggal Miringalamat longkangan iki dening ngidini Uploaded PV kanggo muter watara siji sumbu kepekso.
Pelacakan sumbu tunggal wis akeh digunakake ing aplikasi fotovoltaik, utamane ing instalasi solar sing luwih gedhe. Riset wis nuduhake yen sistem sumbu siji bisa menehi hasil energi migunani dibandhingake karo sistem tetep-miring, sanajan gain nyata gumantung banget ing garis lintang, cuaca, geometri sistem, shading, lan kondisi operasi. :contentReference[oaicite:0]{index=0}
Konfigurasi sumbu miring nambahake variabel desain liyane: sumbu rotasi cenderung tinimbang dadi horisontal utawa vertikal. Geometri iki bisa migunani banget nalika situs proyek, garis lintang, terrain, lan lintasan surya sing dikarepake nggawe sumbu miring sing nguntungake.
Sistem Tracker Solar Sumbu Tunggal Miring minangka struktur pemasangan fotovoltaik ing ngendi modul surya muter ngubengi siji sumbu sing dipasang ing sudut sing relatif marang permukaan lemah horisontal.
Ora kaya struktur pemasangan PV tetep, modul kasebut ora dikunci kanthi permanen dadi siji orientasi. Mekanisme drive bermotor ngganti posisi sudut ing wayah awan miturut strategi pelacakan. Nanging, ora kaya tracker dual-axis, sistem kasebut mung nggunakake siji derajat kebebasan rotasi.
Literatur teknis umume nggambarake tracker sumbu tunggal sing miring minangka sistem sing sumbu rotasi ana ing antarane horisontal lan vertikal. Kecenderungan sumbu bisa dipilih miturut lokasi geografis, geometri solar, syarat struktural, lan tujuan proyek. :contentReference[oaicite:1]{index=1}
Konsep dhasar bisa diringkes minangka:
Prinsip operasi langsung: tracker ngganti orientasi array PV supaya modul nampa sinar srengenge ing sudut sing luwih apik sajrone wektu sing beda-beda.
Sistem khas diwiwiti kanthi sumbu struktur sing didhukung dening pondasi lan rakitan bantalan. Modul PV dipasang ing tabung torsi utawa balok struktur sing padha. A motor lan mekanisme transmisi banjur muter Uploaded sak sumbu kepekso.
Kontroler bisa nggunakake petungan posisi solar sing diprogram, informasi wektu, koordinat geografis, sensor, utawa kombinasi input kasebut. Strategi nelusuri banjur nemtokake posisi sing cocog kanggo array.
Panaliten babagan pelacakan sumbu miring wis nuduhake manawa rotasi sing dioptimalake ing saubengé sumbu miring bisa nambah ekstraksi energi dibandhingake karo pendekatan pelacakan alternatif tartamtu, utamane ing kahanan lintang lan cuaca tartamtu. :contentReference[oaicite:2]{index=2}
Nanging, nelusuri ora kudu dideleng minangka kenaikan persentase universal. Manfaat energi sing nyata gumantung marang lingkungan proyek sing lengkap. Tracker sing dirancang kanthi apik kudu nimbang jalur srengenge, terrain, konfigurasi modul, jarak baris, shading, kondisi angin, lan strategi operasi.
Sistem Tracker Solar Sumbu Tunggal Miring sing dipercaya luwih saka pigura sing puteran. Unsur mekanik, listrik, struktur, lan kontrol kudu bisa bebarengan.
| Komponen | Fungsi Utama | Pertimbangan Kunci |
|---|---|---|
| Struktur Dhukungan | Ndhukung modul PV lan nyebarake beban struktural | Kekuwatan, kaku, tahan korosi |
| Axis miring | Nemtokake geometri rotasi | Sudut sumbu, keselarasan, kaku |
| Nyopir Motor | Nyedhiyakake gerakan rotasi | Torsi, linuwih, konsumsi daya |
| Gearbox utawa Slewing Drive | Transfer gaya motor menyang struktur | Kapasitas beban lan daya tahan mekanik |
| Pengontrol | Ngetung lan ngatur posisi nelusuri | Akurasi, komunikasi, logika kontrol |
| Umpan Balik Posisi | Konfirmasi posisi array sing nyata | Akurasi lan deteksi kesalahan |
| pondasi | Transfer beban struktural menyang lemah | Kondisi lemah, beban, cara instalasi |
| Sistem Keamanan | Nglindhungi tracker sajrone kahanan sing ora normal | Proteksi angin, watesan, kontrol darurat |
Alesan sing paling penting kanggo nginstal teknologi pelacakan yaiku kanggo nambah hubungan antarane permukaan modul lan sinar srengenge sing mlebu. Kanthi obah ing wayah awan, array bisa nangkep radiasi srengenge langsung luwih akeh tinimbang struktur stasioner ing kahanan sing cocog.
Panaliten eksperimen babagan pelacakan sumbu tunggal sing diiringake wis nglaporake asil energi sing bisa diukur dibandhingake karo sistem tetep, lan uga nuduhake manawa kinerja beda-beda gumantung karo kahanan cuaca. :contentReference[oaicite:3]{index=3}
Tracker dual-axis bisa ngetutake srengenge ing rong dimensi, nanging iki mbutuhake gerakan mekanik, kontrol, lan komponen tambahan. Tracker sumbu siji nyedhiyakake gerakan siji, nggawe arsitektur mekanik sing luwih gampang.
Keseimbangan antarane panangkepan energi tambahan lan kerumitan mekanik ndadekake tracking sumbu siji atraktif kanggo akeh proyek PV sing luwih gedhe.
Sumbu rotasi miring bisa dikonfigurasi miturut geometri proyek. Iki bisa dadi larang regane kanggo situs sing susunan pelacakan horisontal konvensional dudu solusi sing paling cocog.
Kanggo proyek sing nglibatake medan sing miring utawa rumit, desain struktur dadi penting banget. Tracker kudu direkayasa babagan kondisi situs sing nyata tinimbang mung nggunakake konfigurasi standar.
Pasinaon wis nuduhake manawa pelacakan sumbu tunggal sing dioptimalake bisa nambah koleksi solar taunan dibandhingake karo konfigurasi PV tetep. Salah sawijining analisis sing diterbitake babagan struktur sumbu miring novel nglaporake radiasi kedadeyan taunan sing padha karo 96.40% sistem referensi sumbu ganda sing dimodelake ing kahanan sinau. :contentReference[oaicite:4]{index=4}
Asil iki kudu dimangerteni minangka asil riset miturut asumsi sing ditemtokake tinimbang jaminan kinerja universal. Simulasi khusus proyek tetep penting.
Pangembang proyek solar umume ngadhepi sawetara syarat sing saingan: ngasilake energi sing luwih dhuwur, mbuwang modal sing cukup, pangopènan winates, medan sing angel, cuaca sing ganti, lan umur operasi sing dawa.
| Faktor | Fixed-Tilt PV | Nelusuri Sumbu Tunggal Miring |
|---|---|---|
| Gerakan Modul | ora ana | Siji sumbu rotasi |
| Kompleksitas Mekanik | sedheng | Moderate |
| Koleksi energi | Ditemtokake kanthi orientasi tetep | Bisa nambah ing kahanan solar cocok |
| Pangopènan | Umumé winates | Mbutuhake pengawasan komponen obah |
| Sistem Kontrol | Minimal | dibutuhake |
| Pangreksan Cuaca | Desain struktur pasif | Bisa kalebu posisi protèktif otomatis |
| Adaptasi Situs | Dhuwur kanggo terrain konvensional | Bisa direkayasa kanggo terrain lan geometri khusus |
Solusi sing bener gumantung marang tujuan teknis lan finansial proyek kasebut. Pelacakan nambahake komponen lan syarat instalasi, saengga ngasilake energi tambahan kudu dievaluasi miturut modal tambahan, pangopènan, lan syarat operasional.
Garis lintang duwé pangaruh gedhé marang obahé srengéngé. Algoritma inclination lan tracking sumbu kudu dirancang miturut lokasi proyek sing nyata tinimbang disalin langsung saka instalasi liyane.
Struktur tracker solar beroperasi ing njaba nganti pirang-pirang taun lan kudu tahan angin, udan, owah-owahan suhu, lan beban lingkungan liyane. Angin utamané penting amarga susunan PV bisa tumindak minangka lumahing aerodinamis gedhe.
Teknik struktur kudu ngevaluasi bobot modul, tekanan angin, kapasitas pondasi, torsi drive, defleksi, kekuatan sambungan, lan prilaku dinamis.
Yayasan nransfer beban tracker menyang lemah. Kapasitas bantalan lemah, kondisi geologi, banyu lemah, peralatan instalasi, lan praktik konstruksi lokal kudu ditimbang sadurunge ngrampungake desain pondasi.
Akurasi nelusuri mengaruhi orientasi array PV. Kesalahan posisi sing gedhe banget bisa nyuda keuntungan sing dikarepake saka pelacakan, dene syarat akurasi sing ora perlu agresif bisa nambah kerumitan sistem.
Sistem kontrol praktis kudu ngimbangi presisi pelacakan, operasi motor, konsumsi energi, nyandhang komponen, lan kondisi situs.

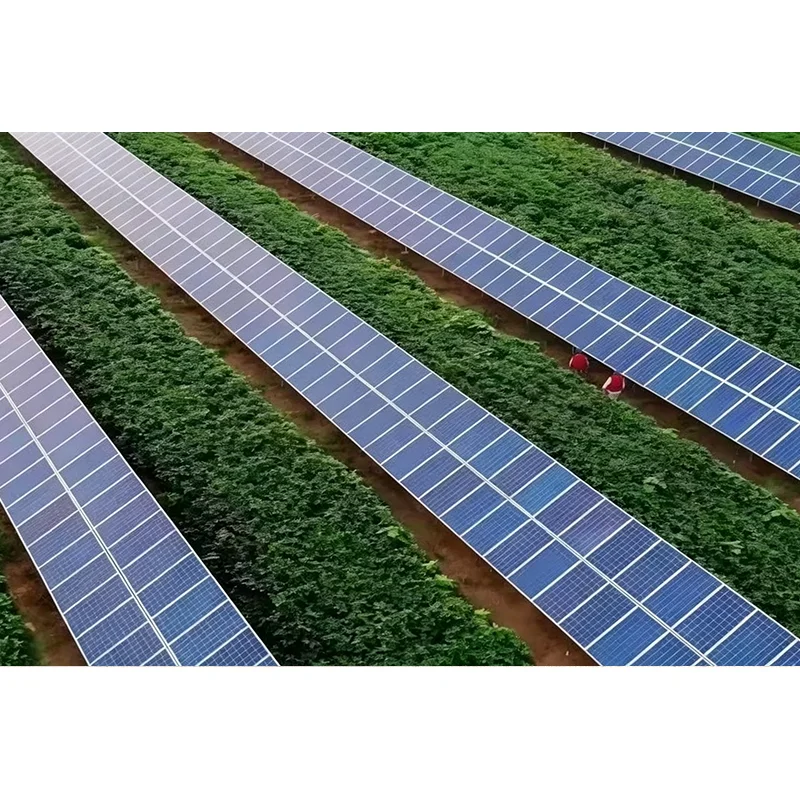

Baris jejer bisa nggawe bayangan ing siji liyane nalika srengenge kurang. Strategi pelacakan bisa nggabungake logika backtracking kanggo nyuda shading baris-kanggo-baris sajrone wektu tartamtu.
Iki penting utamané ing tanduran PV gedhe ngendi atusan utawa ewu modul bisa operate ing podo karo.
Proteksi angin kudu dianggep wiwit wiwitan desain mekanik lan kontrol. Tracker bisa pindhah menyang posisi stow sing wis ditemtokake nalika kondisi angin ngluwihi ambang sing ditemtokake.
Strategi stow sing nyata kudu ditemtokake dening petungan struktural, data angin lokal, geometri tracker, lan spesifikasi teknik pabrikan.
Sistem Tracker Solar Sumbu Tunggal Miring bisa dianggep kanggo sawetara proyek fotovoltaik ing ngendi koleksi energi tambahan lan adaptasi situs mbenerake sistem mekanik tambahan.
Kesesuaian saben aplikasi kudu diverifikasi liwat teknik khusus situs, analisis sumber daya surya, penilaian struktural, lan pemodelan finansial.
Amarga sistem pelacakan ngemot komponen obah, perencanaan pangopènan kudu diwiwiti sadurunge instalasi. Pemriksaan reguler bisa ngenali masalah sadurunge dadi gagal gedhe.
Operasi sing dipercaya ora ditemtokake mung siji komponen. Teknik struktur, pilihan material, teknologi drive, kualitas pengontrol, akurasi instalasi, lan prosedur pangopènan kabeh nyumbang kanggo kinerja sistem pungkasan.
Sadurunge nggunakake solusi pelacakan sumbu siji sing diiringake, tim proyek kudu nliti pitakonan ing ngisor iki:
Pitakonan iki mbantu ngowahi pilihan tracker saka perbandingan produk dadi keputusan teknik proyek sing lengkap.

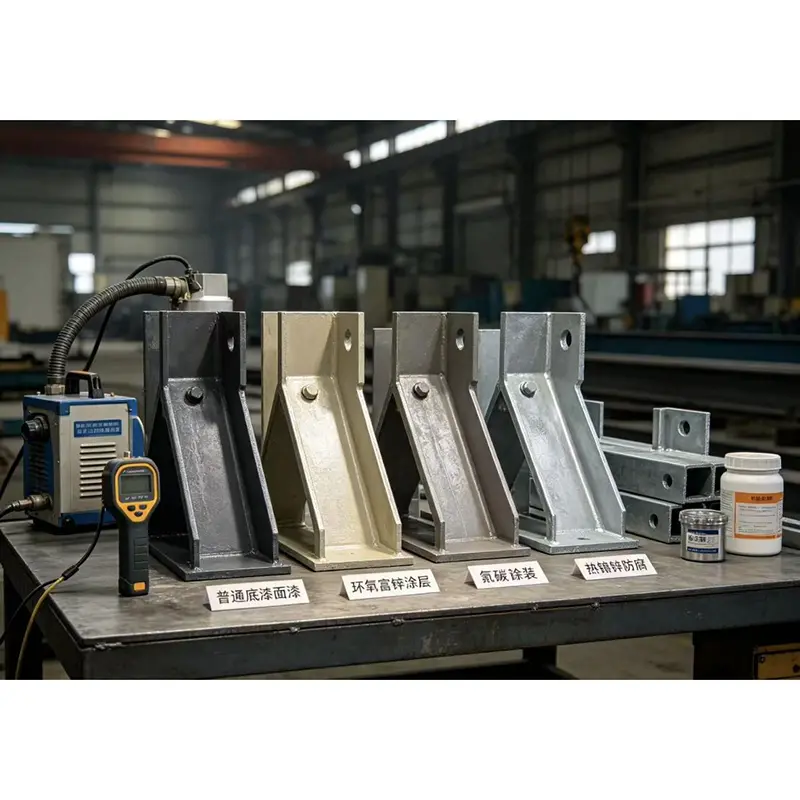

Kanggo proyek pelacakan solar, bahan struktural minangka bagean penting saka kinerja sistem jangka panjang. Struktur dhukungan kudu nggabungake kekuatan mekanik sing cukup kanthi stabilitas dimensi, tahan korosi, konsistensi manufaktur, lan kompatibilitas karo lingkungan instalasi.

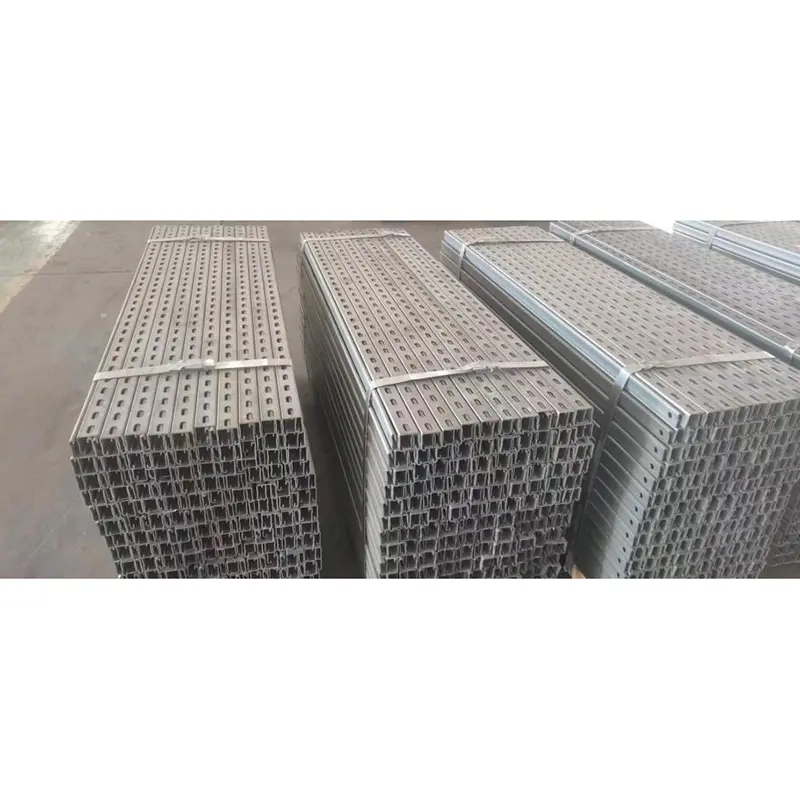

Guojian Steel (Tianjin) Co., Ltd.bisa dianggep minangka partner sumber baja-related nalika Produsèn tracker solar lan integrators project ngevaluasi syarat materi struktural. Kanggo aplikasi tracker, pilihan materi kudu diselarasake karo desain struktural pungkasan, kondisi loading, syarat perawatan permukaan, cara sambungan, lan lingkungan layanan samesthine.
Kanggo proyek PV internasional, konsistensi ing spesifikasi materi lan kualitas produksi utamane penting amarga struktur tracker bisa ngemot akeh komponen sing saling nyambungake. Dokumentasi materi lan kontrol kualitas sing tepat bisa ndhukung fabrikasi lan instalasi sing luwih bisa ditebak.
Pelacak surya sumbu tunggal sing diiringake yaiku sistem pemasangan fotovoltaik sing muter modul PV ngubengi siji sumbu sing cenderung relatif menyang lemah horisontal. Sistem kasebut ngetutake srengenge kanthi nggunakake siji derajat kebebasan rotasi.
Sistem pemasangan tetep tetep modul ing siji orientasi, nalika tracker miring ngganti sudut modul sajrone operasi. Gerakan iki bisa nambah koleksi energi solar ing situs lan kondisi cuaca sing cocok.
Bisa direkayasa kanggo situs sloped utawa kompleks tartamtu, nanging kesesuaian gumantung saka geometri terrain, kondisi pondasi, desain tracker, susunan baris, lan beban struktur. A evaluasi teknik khusus situs perlu.
Pelacakan bisa nambah koleksi energi dibandhingake karo sistem tetep, nanging dandan nyata gumantung lokasi, radiasi solar, cuaca, geometri tracker, shading, strategi kontrol, lan kasedhiyan sistem. Pasinaon eksperimen lan simulasi sing diterbitake nuduhake asil ing kahanan tartamtu tinimbang siji persentasi universal. :contentReference[oaicite:5]{index=5}
Sumbu condong ngganti geometri gerakan array lan bisa nyedhiyakake lintasan pelacakan sing luwih cocog kanggo lokasi tartamtu lan konfigurasi proyek. Kecenderungan sumbu kudu ditemtokake liwat geometri solar lan analisis teknik.
Komponen utama biasane kalebu dhukungan struktural, sumbu rotasi miring, bantalan, motor penggerak, gearbox utawa mekanisme slewing, pengontrol, sistem umpan balik posisi, pondasi, kabel, lan mekanisme safety.
ya wis. Amarga sistem kasebut ngemot komponen mekanik sing obah, priksa drive, bantalan, pengikat, sambungan struktural, peralatan listrik, sistem kontrol, lan fungsi protèktif dianjurake.
No. Kesesuaian proyek gumantung saka sumber surya, garis lintang, terrain, kondisi angin, konfigurasi tanah, syarat struktural, biaya instalasi, kemampuan pangopènan, lan asil energi sing dikarepake. Evaluasi khusus proyek kudu rampung sadurunge milih sistem.
A Sistem Tracker Surya Sumbu Tunggal Miringnyedhiyakake pendekatan praktis kanggo nambah cahya solar dinamis modul photovoltaic nalika nahan mekanisme rotasi siji. Sumbu condong menehi keluwesan tambahan ing geometri sistem lan bisa mupangati kanggo lokasi lan kondisi terrain sing dipilih.
Nilai teknologi, Nanging, ora teka saka gerakan nelusuri piyambak. Proyek sing sukses mbutuhake keputusan sing terkoordinasi sing kalebu geometri solar, kekuatan struktural, teknik pondasi, teknologi drive, algoritma kontrol, manajemen shading, perlindungan angin, kualitas material, akurasi instalasi, lan pangopènan jangka panjang.
Kanggo pangembang lan tim teknik, pendekatan sing paling efektif yaiku ngevaluasi kabeh sistem marang situs nyata tinimbang ngandelake angka entuk energi umum. Kanthi rekayasa lan bahan struktural sing cocog, pelacakan sumbu siji bisa dadi bagean penting saka instalasi fotovoltaik sing dipercaya lan produktif.
Milih bahan struktural sing tepat minangka langkah penting kanggo mbangun sistem pelacak fotovoltaik sing tahan lama. Yen sampeyan ngembangake proyek tracker solar lan butuh bahan baja sing dipercaya utawa pengin ngrembug syarat struktural khusus proyek,hubungi kitaingGuojian Steel (Tianjin) Co., Ltd.kanggo ngrembug aplikasi sampeyan, spesifikasi materi, lan syarat pasokan.
